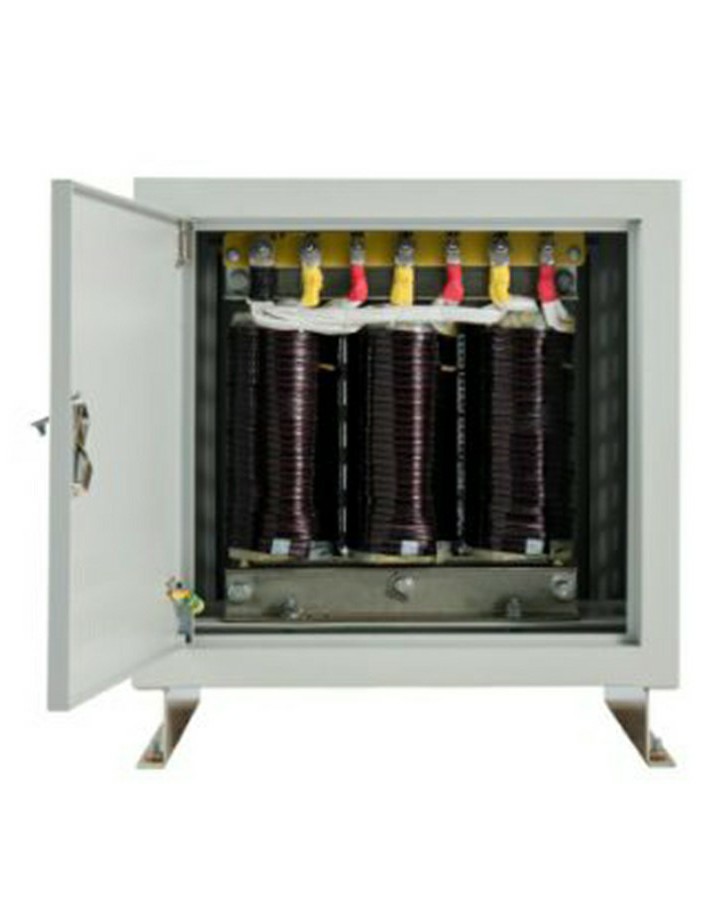

儲能隔離變壓器柜

SGB(DGB)系列三相(單相)干式隔離變壓器是一種多線圈(雙線圈及以上)結構變壓器,一、二次側繞組間相互絕緣,其變壓比有固定和帶抽頭兩類,可以升壓也可以降壓。隔離變壓器除了能改變電壓外,還可以把輸入繞組和輸出繞組在電氣上彼此隔離,用以避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險;此外隔離變壓器還具有一定抑制各種干擾的作用。
SGB(DGB)系列三相(單相)干式隔離變壓器的主要作用:
1.電氣安全隔離
2.改變電壓等級
3.克服中心點漂移,改善供電不平衡
4.防雷、防浪涌沖擊及濾波功能。
SW-SGB(DGB)-FL系列三相(單相)防雷隔離變壓器柜是我廠技術人員在傳統SGB(DGB)系列三相(單相)干式隔離變壓器基礎上增加屏蔽層及絕緣等級,強化抗沖擊能力特殊工藝的防雷隔離變壓器與防雷器件(SPD)、浪涌吸收濾波器件(交流無感電容)等組成的特殊防雷專用設備。
結構、工藝技術特點
SW-SGB(DGB)-FL系列三相(單相)防雷隔離變壓器柜主要有防雷隔離變壓器、并聯防雷模塊(SPD)、浪涌吸收濾波器件(交流無感電容)及相應輔助電路組成,防雷隔離變壓器由鐵芯柱、初級線圈、次級線圈、屏蔽層和H級加強絕緣層等組成,初級線圈、次級線圈組合置于同一鐵芯柱上,線圈之間增設屏蔽層和加強H級絕緣體,并采取強化抗沖擊能力特殊工藝生產。
為有效防雷,避免雷擊及抑制浪涌沖擊帶來的危,我司以雄厚人才和技術優勢,并積累豐富實踐經驗,成功地采取了以下創新措施:
變壓器線圈由一套FJH系列復合真空浸漆自動監控設備為主體,對變壓器的烘干、浸漆、粘度、溫度、時間實施自動監控,經高溫二次真空浸漆處理、絕緣等級達H級,絕緣強度更高(達AC3500V 1分鐘),并具有防潮、防霉、防腐蝕、防鹽霧等強化功能。
輸入繞組和輸出繞組之間增加屏蔽層以保證在電氣上彼此完全隔離,避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險,具有很強的抗雷擊、抗浪涌和抑制各種干擾的作用。
變壓器整體采用模具繞制、加密綁扎、整體環氧澆注特殊工藝生產,大大強化了抗雷電抗浪涌沖擊能力。
防雷功能:優先選用國際并聯防雷模塊——德國原裝OBO產品。德國OBO防雷制造廠家是全球擁有業內較多的認證機構的認證,如UL(美國)、OVE(奧地利)、KEMA(荷蘭)、VDE等認證,并在全世界擁有大量客戶,受到廣泛肯定,為防雷的選品種。德國OBO防雷產品具有絕對質量保證,全部來自德國精工設計制造,完全可靠,每一模塊背后均有測試報告,質量嚴格控制,擁有ISO9001質量認證,廠家提供五年期質保,在中國境內設有保險,為用戶解除后顧之憂,德國OBO防雷產品在技術上優勢也十分明顯:〖V20-C〗除內置熱感斷路器外,還內置動態斷路器,能有效解決超過40KA通流量下的防雷器的惡劣損壞,提高了場所和工作安全性。此外,N-PE模塊采用新的石墨堆疊技術,向用戶提供目前全世界同型號(C類)通流量50KV(8/20US),以低保護水平電壓值(Up﹤1.0kv)的產品,充分解決傳統“3+1”保護結構中的N-PE通流量低(放電管技術)殘壓高的瓶頸問題。
針對雷電浪涌嚴重的場合,SW-SGB-FL系列三相防雷隔離變壓器柜設計了三相共、差模電源防雷抗干擾電路(7模式防雷電路),更合理地把火線對地線,火線對零線,零線對地線進行全面的過電壓保護,更加有效地抑制電網中的尖峰干擾及感應雷電流。
SW-SGB-FL系列三相防雷隔離變壓器柜用隔離變壓器建立新的中線-接地,可解除電網中共模干擾和中性線漂移帶來的困擾,隔離變壓器常規做法將三線△接線轉換為四線Yo系統,增加屏蔽層來進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音,對各種N-G來的干擾(脈沖和高頻噪聲)均能有效防止。
采用特殊工藝(雙層反向疊繞)生產的并聯無感交流電容,可以更加有效吸收雷電殘流和浪涌雜波,防雷防浪涌效果更佳。
防雷變壓器輸出可增加抽頭,以方便用戶按實際情況選擇更加理想的工作電壓。
使用場合
SW-SGB(DGB)-FL系列三相(單相)防雷隔離變壓器柜主要適用于廣播電視發射臺站、電信、移動、聯通基站、高鐵、高層建筑、機場、車站、碼頭等雷電浪涌高發及強高頻脈沖干擾的場合。
本系列防雷隔離變壓器柜應在室內使用,正常使用條件為:
1、環境溫度:-25℃— +50℃
2、海拔高度:<4000M(2000米以上訂貨請注明)
3、相對濕度:< 95%
4、無嚴重影響變壓器絕緣化學沉積、污垢及其它爆炸和腐蝕性介質。

技術參數
功率 5KVA-1000KVA 相對濕度 ≤95%
輸入電壓 三相660V、480V、380V、220V、200V等;(按用戶需求定制) 海拔高度 <4000米
輸出電壓 三相660V、480V、380V、220V、200V等;(按用戶需求定制) 進出現線方式 根據用戶要求
輸出電流 根據客戶實際使用設備容量確定 防雷功能 國產名牌并聯模塊
頻率 50/60HZ 初級繞組、次級繞組間設置屏蔽層,電氣完全隔離,抗雷擊功能強
空載電流 2-10% 帶機箱(常規產品IP20防護等級),帶液晶顯示可顯示輸入電壓、輸出電壓、工作電流,并帶指示燈狀態指示
阻抗電壓 2-6% 硅鋼片 采用寶鋼B35A250(或同等)優質晶粒無取向硅鋼片,減少變壓器損耗、提高變壓器效率。
絕緣等級 H級
耐壓強度 3500V /10mA 一分鐘
絕緣電阻 >100MΩ
冷卻方式 干式自冷或風冷
接線方式 △/Yo(常規);Yo/Y0、Y/△、△/△(按用戶需求定制)
環境溫度 - 25℃~+ 50℃
造型一覽
直通功能 當變壓器出現故障時可手動切換至市電直通供電,不影響設備正常使用。(針對1:1變壓器)
防雷功能 可選擇德國原裝進口OBO防雷器(或7模式并聯模塊);(可選)
溫度控制及冷卻方式 采用帶溫控低噪聲橫流風機;(可選)
變壓器進線配空氣斷路器,具有瞬時脫扣、短延時脫扣、長延時脫扣三段保護(可采用原裝進口品牌);(可選
配置記錄電氣參量的配電綜合測控儀,具有:相電壓、線電壓、電流、功率、頻率、最高電壓、最大電流等顯示,遠程讀取功能,兼具計量功能,計量準確度等級達到與多功能電子表相同的1.0級,并取得CMC認證;(可選)
采用先進的干式變壓器專用恒溫控制器(可選),其具有以下特點 a) 具有超溫報警、超溫跳閘、三相溫度巡回顯示等功能
b) 儀器可以測量干式變壓器三相繞組的溫度,用數字循環顯示三相溫度值或定點顯示三相溫度最大值
c) 儀器可以用按鍵輸入4種溫度設定值。當測量溫度超過各設定值時,分別控制風機啟停、加速、超溫報警。溫度設定值可以隨時修改;
d) 儀器可以提供3付PTC元件輸入,當鉑電阻與PTC元件所測溫度到達跳閘溫度時,跳閘繼電器才動作。

備注:
以上為可選配置,若有需要,價格另計。
