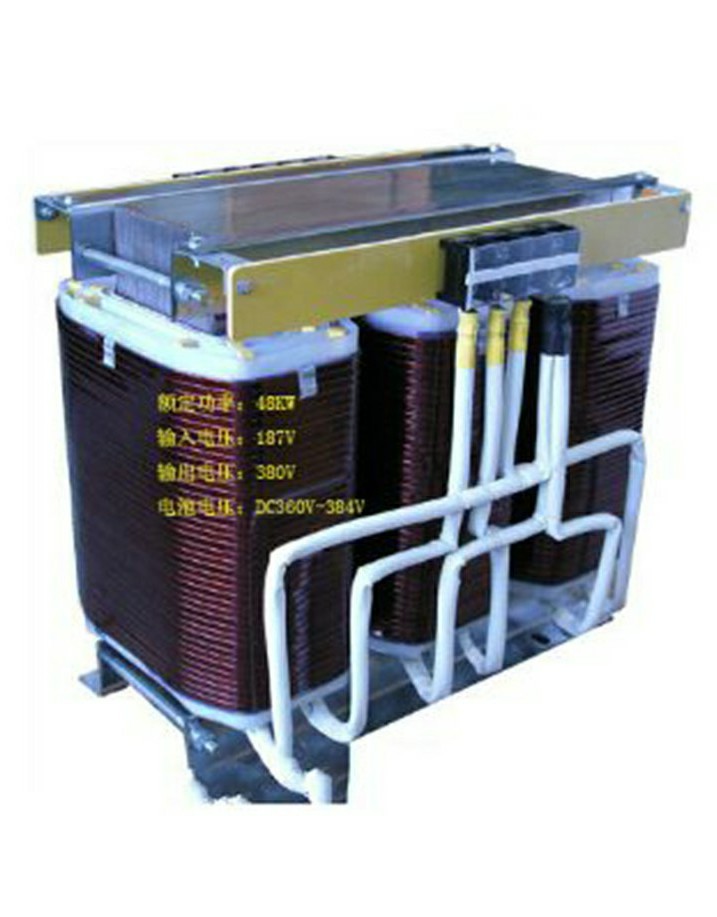

S（D)GB系列三（單)相UPS.EPS專用變壓器是一種特殊結構與制作工藝的多線圈結構變壓器。UPS、EPS專用變壓器系列產品專為電壓轉換需要而設計，采用進口冷軋矽鋼片疊裝，耐高溫的高絕緣性能復合材料制造，絕緣等級H級,通過線圈風槽，有效降低線圈溫度。
產品具有高導磁、低損耗、噪聲小、溫度低、抗輻射性和無毒性、免維護、高環保等特點；該專用變壓器輸入高阻抗，空間效率及電能轉換效率高，匹配UPS電源、EPS電源、變頻電源（CFP)等。
UPS、EPS專用變壓器廣泛應用于逆變電源，如：不間斷電源（UPS），應急電源（EPS）、變頻電源（CFP)等。
UPS、EPS專用變壓器的漏抗值、接線方法、電壓值等均可按要求訂制。
S（D)GB系列三（單)相UPS.EPS專用變壓器的正常使用條件為：
1、環境溫度：-15℃— +50℃
2、海拔高度：＜3000M
3、相對濕度：< 95%
4、無嚴重影響變壓器絕緣的氣體，蒸汽、化學沉積、污垢及其它爆炸和腐蝕性介質。
5、安裝場所無嚴重振動或顛簸。
|
容量 |
?1KVA-2000KVA |
電壓等級 |
?AC3000V及以下 |
|
輸入電壓 |
?額定電壓±10% PWM調制正弦波 |
絕緣電阻 |
?DC 500V≥100MΩ |
|
輸出電壓 |
?負載范圍內額定電壓±2-3℅ |
絕緣等級 |
?H級 |
|
頻率 |
?50Hz/60Hz固定（或定制40-400HZ) |
環境溫度 |
?—15°C--+50°C |
|
抗電強度 |
?3500V/10mA/60s |
相對濕度 |
?＜95℅ |
|
負載性能 |
?連續100℅滿載時，可承受3-倍瞬間電流 |
溫升 |
?＜100K |
|
波形失真 |
輸出無附加波形失真 |
噪音 |
?＜58db |
|
規格型號 |
額定容量 |
額定輸入 |
額定輸出 |
變壓器參考尺寸 |
參考重量 |
備注 |
|
|
三 相 |
?SGB-1 |
1 |
AC3000V |
AC3000V |
210×105×190 |
13 |
? |
|
?SGB-2 |
2 |
250×115×230 |
22 |
? |
|||
|
?SGB-3 |
3 |
325×120×260 |
32 |
? |
|||
|
?SGB-5 |
5 |
325×145×260 |
40 |
? |
|||
|
?SGB-10 |
10 |
340×200×330 |
60 |
? |
|||
|
?SGB-15 |
15 |
420×240×390 |
90 |
? |
|||
|
?SGB-20 |
20 |
420×250×410 |
110 |
? |
|||
|
?SGB-30 |
30 |
420×350×410 |
130 |
? |
|||
|
?SGB-40 |
40 |
480×300×460 |
170 |
? |
|||
|
?SGB-50 |
50 |
650×400×540 |
210 |
? |
|||
|
?SGB-60 |
60 |
650×420×540 |
230 |
? |
|||
|
?SGB-80 |
80 |
650×380×600 |
320 |
? |
|||
|
?SGB-100 |
100 |
650×400×600 |
380 |
? |
|||
|
?SGB-120 |
120 |
800×450×600 |
420 |
? |
|||
|
?SGB-150 |
150 |
850×380×780 |
500 |
? |
|||
|
?SGB-180 |
180 |
850×380×780 |
550 |
? |
|||
|
?SGB-200 |
200 |
850×430×780 |
620 |
? |
|||
|
?SGB-225 |
225 |
855×435×780 |
680 |
? |
|||
|
?SGB-250 |
250 |
860×440×780 |
730 |
? |
|||
|
?SGB-300 |
300 |
870×445×780 |
820 |
? |
|||
|
?SGB-400 |
400 |
890×450×780 |
950 |
? |
|||
|
?SGB-500 |
500 |
1050×600×1200 |
1300 |
? |
|||
|
?SGB-600 |
600 |
1100×700×1200 |
1500 |
? |
|||
|
單 相 |
?DGB-1 |
1 |
相電壓 |
相電壓 |
165×140×140 |
12 |
? |
|
?DGB-2 |
2 |
200×130×210 |
16 |
? |
|||
|
?DGB-3 |
3 |
200×140×210 |
18 |
? |
|||
|
?DGB-5 |
5 |
210×170×280 |
28 |
? |
|||
|
?DGB-8 |
8 |
210×190×300 |
36 |
? |
|||
|
?DGB-10 |
10 |
210×220×300 |
43 |
? |
|||
|
?DGB-12 |
12 |
240×170×380 |
47 |
? |
|||
|
?DGB-15 |
15 |
250×180×380 |
55 |
? |
|||
|
?DGB-20 |
20 |
250×220×380 |
77 |
? |
|||
|
?DGB-25 |
25 |
250×230×440 |
100 |
? |
|||
|
?DGB-30 |
30 |
250×230×550 |
120 |
? |
|||
|
?DGB-40 |
40 |
260×250×550 |
140 |
? |
|||
|
?DGB-50 |
50 |
330×240×550 |
170 |
? |
|||
|
?DGB-60 |
60 |
330×280×550 |
210 |
? |
|||
|
?DGB-80 |
80 |
330×320×550 |
260 |
? |
|||
|
?DGB-100 |
100 |
340×320×550 |
300 |
? |
|||
|
?DGB-120 |
120 |
440×400×600 |
360 |
? |
|||
|
?DGB-150 |
150 |
450×420×600 |
410 |
? |
|||
|
?DGB-180 |
180 |
560×440×780 |
470 |
? |
|||
|
?DGB-200 |
200 |
580×445×780 |
520 |
? |
|||
